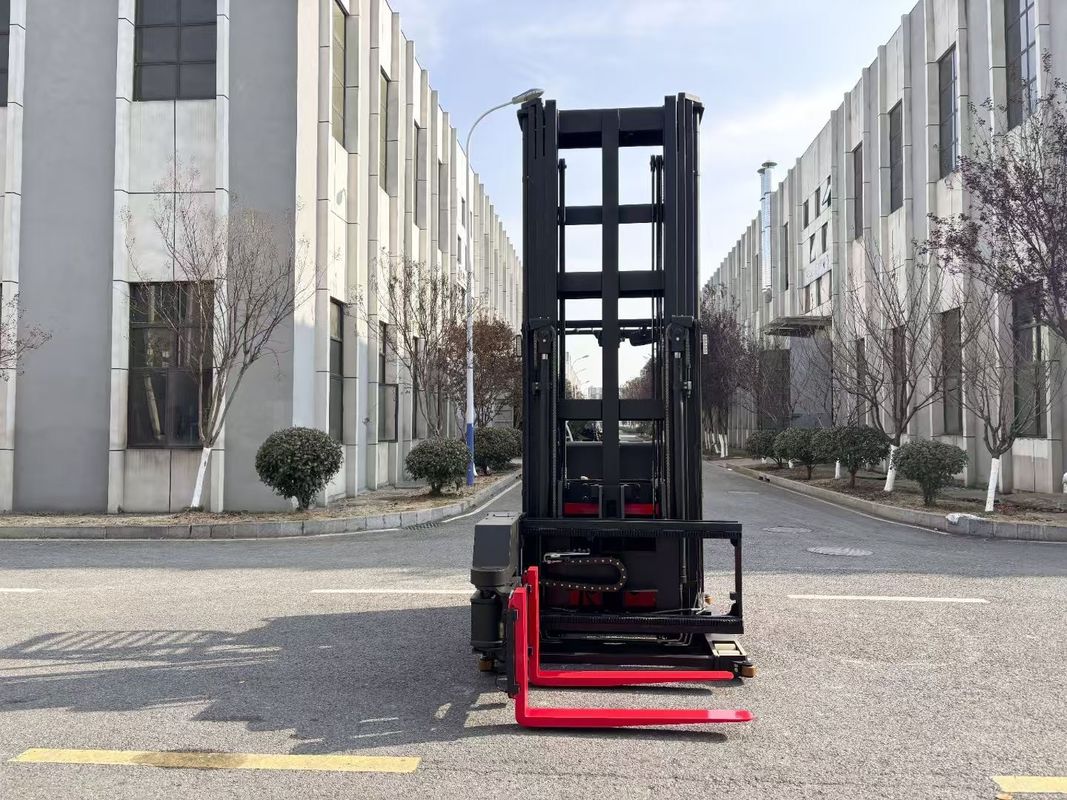

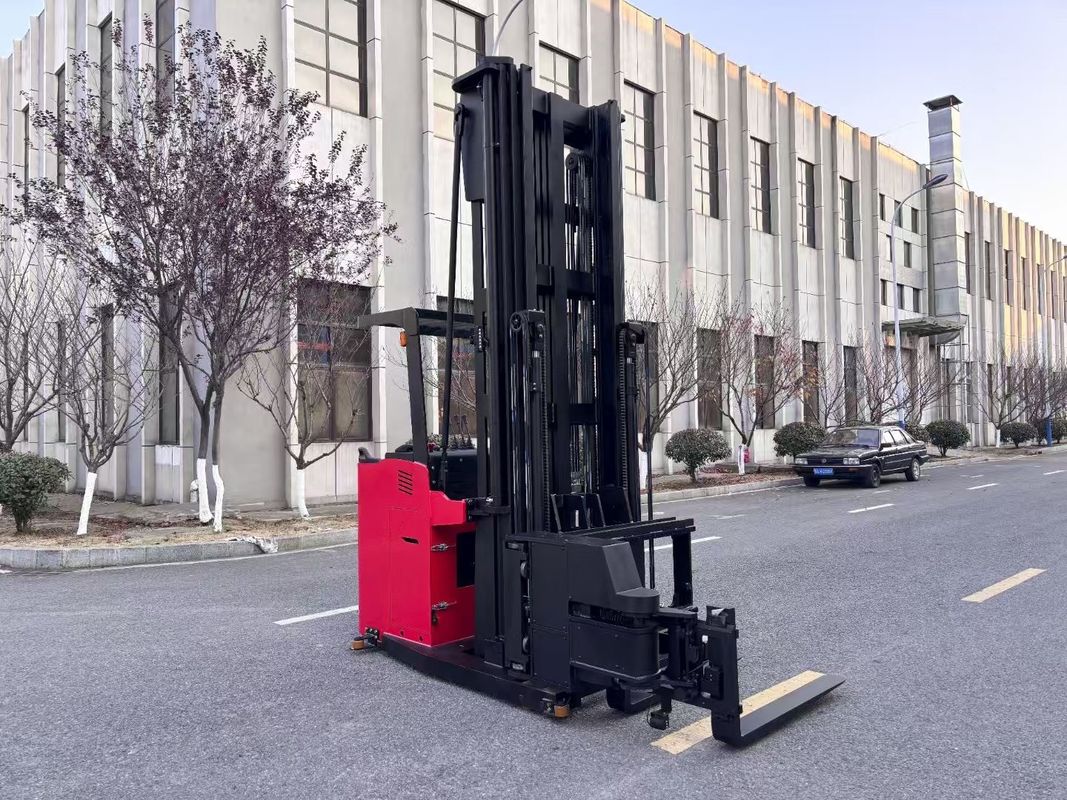

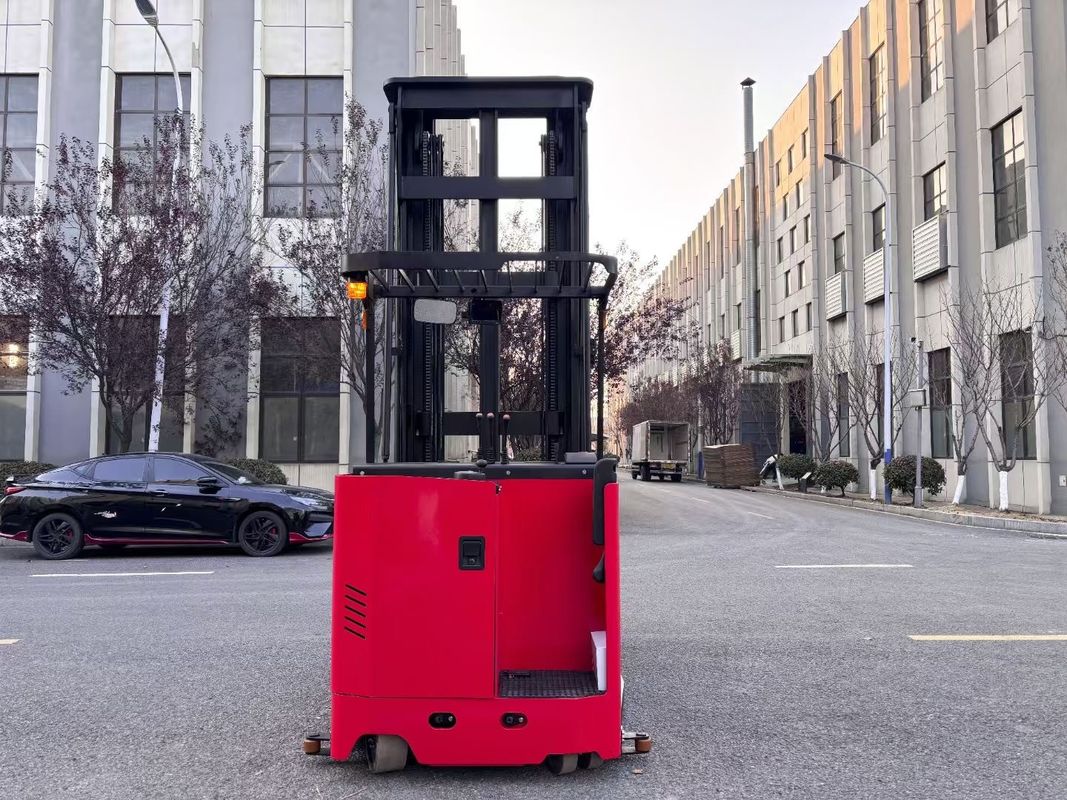

電気フォークリフト
定数負荷 1500kg
高度増加: 7000mm
フォーク長さ: 1070mm
バッテリー容量: 48V500AH
歩行者 下向き側立体型
カーティス制御システム
電子ステアリング 3 セクション 完全にフリードアフレーム
ワイヤレスカメラとモニター
サイドプルバッテリー構造
製品パラメータ:
| 名前 | 3つのパレットスタッカー | ||||
| モデル | CSD10 | CSD10SQ | CSD16 | CSD16SQ | |
| 電源タイプ | 蓄電池 | ||||
| 運転モード | 横のスタンドオンタイプ | ||||
| 定数負荷 | 体重 | 1000 | 1000 | 1600 | 1600 |
| 負荷センター距離 | mm | 500 | |||
| 前面のオーバーハング距離 | mm | 655 | 655 | 665 | 665 |
| 軸間距離 | mm | 1605 | 1605 | 1700 | 1700 |
| 車両重量 (バッテリーを含む) | 体重 | 4760 | 5270 | 4650 | 5640 |
| タイヤタイプ (駆動側/負荷側) | ポリウレタンPU | ||||
| タイヤのサイズ (負荷側) | mm | Φ140×100 | Φ140×100 | Φ140×127 | Φ140×127 |
| タイヤのサイズ (ドライブサイド) | mm | Φ343×135 | Φ343×135 | Φ400×165 | Φ400×165 |
| 車輪数 (前/後) (X=駆動車輪) | 4/1X | ||||
| 軌道の幅 (ベアリング側) | mm | 1210 | 1210 | 1280 | 1280 |
| ゲントリーの閉じる高さ | mm | 2570 | 2750 | 2565 | 2823 |
| 自由持ち上げ高度 | mm | 0 | 1780 | 0 | 1745 |
| 引き上げ高度 | mm | 3000 | 4500 | 3000 | 4500 |
| 吊り上げ時の最長ゲンター高さ (ブロックラックを含む) | mm | 4060 | 5450 | 4040 | 5555 |
| 屋根保護枠の高さ | mm | 2240 | 2240 | 2260 | 2260 |
| 座席の高さ | mm | 1070 | |||
| 総長さ | mm | 2892 | 2890 | 3000 | 3000 |
| 総幅 | mm | 1450 | 1450 | 1550 | 1550 |
| フォークサイズ | mm | 1070*100*35 | 1070*100*35 | 1070*125*50 | 1070*125*50 |
| 装置レベル | クラスIIタイプB | ||||
| フォークの外側の距離 | mm | 230~760 | 230~760 | 400~780 | 400~780 |
| ゲントリーの地空 | mm | 40 | |||
| スタッキングチャネル幅 (パレット1000x1200) | mm | 1480 | 1480 | 1600 | 1600 |
| ターニング半径 | mm | 1750 | 1750 | 1850 | 1850 |
| 運転速度 (全負荷/無負荷) | km/h | 8/9 | 8/9 | 7.5/8 | 7.5/8 |
| リフティング速度 (全負荷/無負荷) | mm/s | 180/315 | |||
| ブレーキモード | 電磁型 | ||||
| 駆動エンジンのパワー (S2-60min) | kw | 4.5 AC | 4.5 AC | 5.5 AC | 5.5 AC |
| リフティングモーターパワー (S3-15%) | kw | 6.3 DC | 6.3 DC | 8.6 AC | 8.6 AC |
| バッテリー,電圧/名乗容量 | v/ah | 48/400 | 48/400 | 48/420 | 48/420 |
| バッテリーの重量 | 体重 | 675 | 675 | 740 | 740 |
| ステアリングシステム | 電子ステアリング | ||||
| バッテリー交換方法 | 側引力の種類 | ||||
