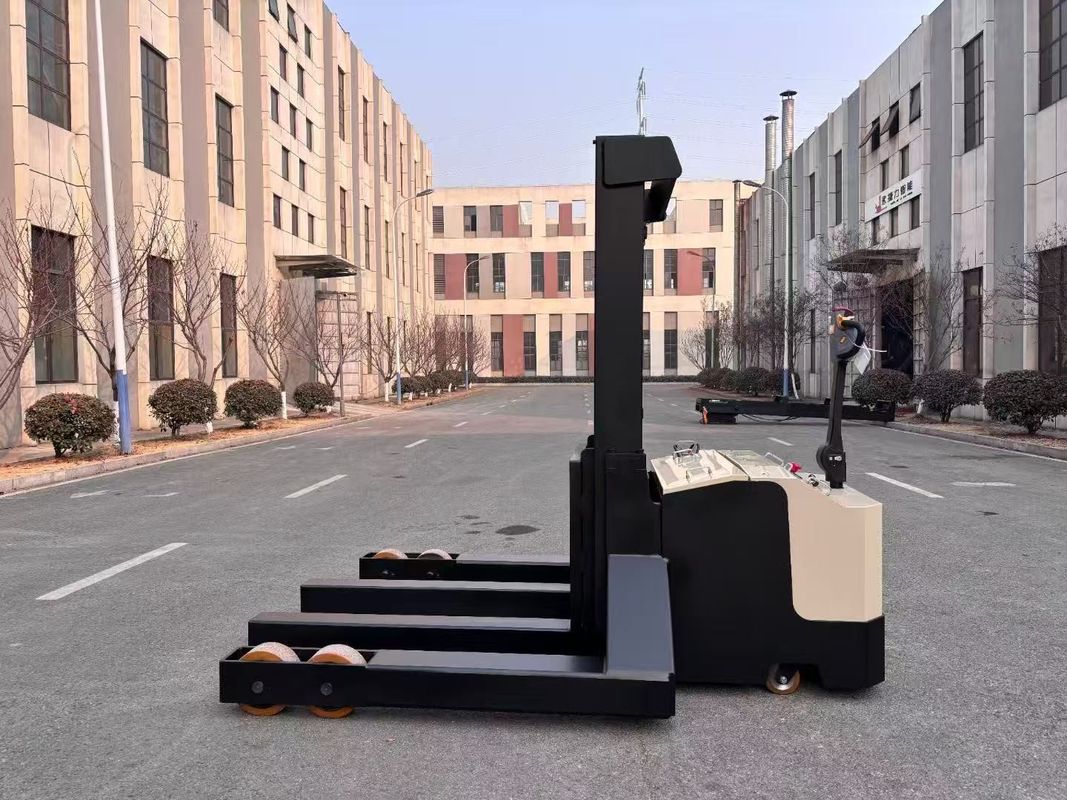

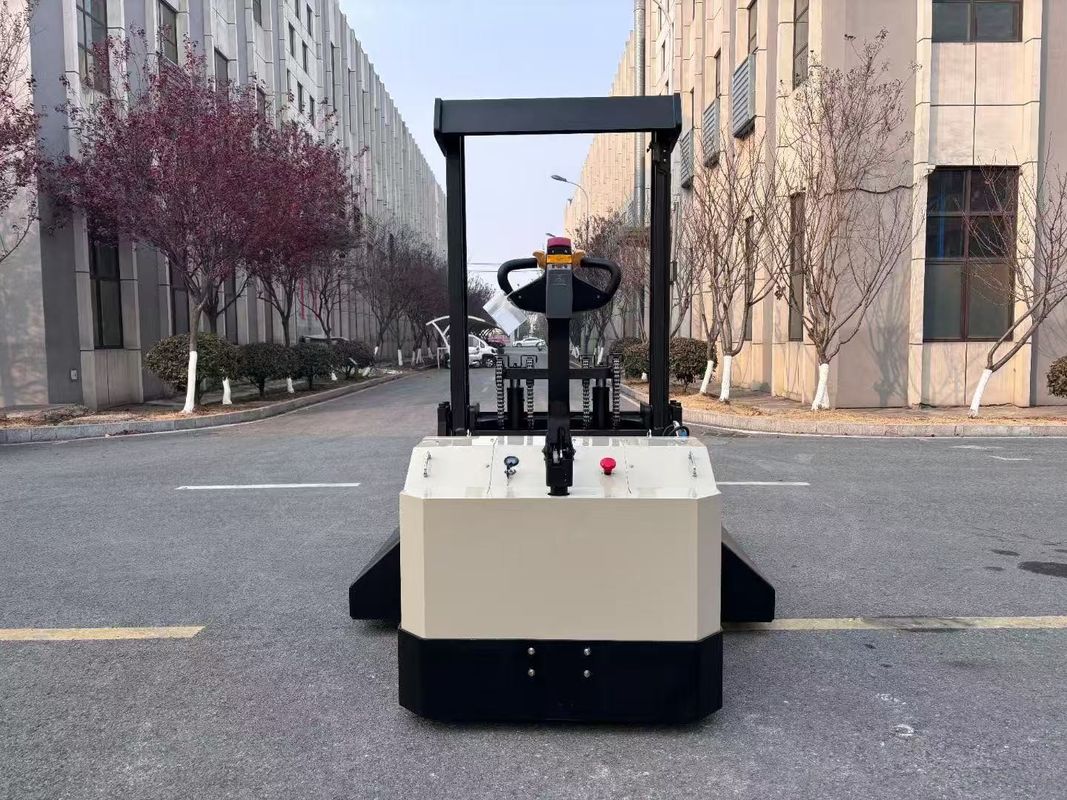

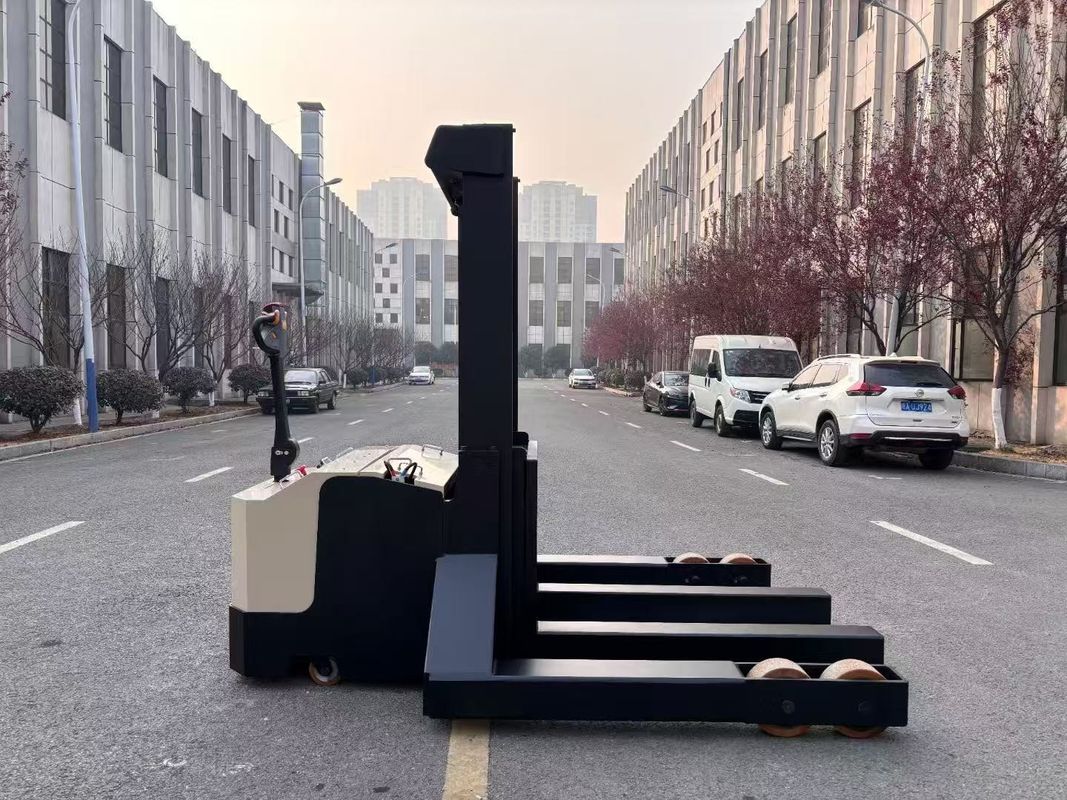

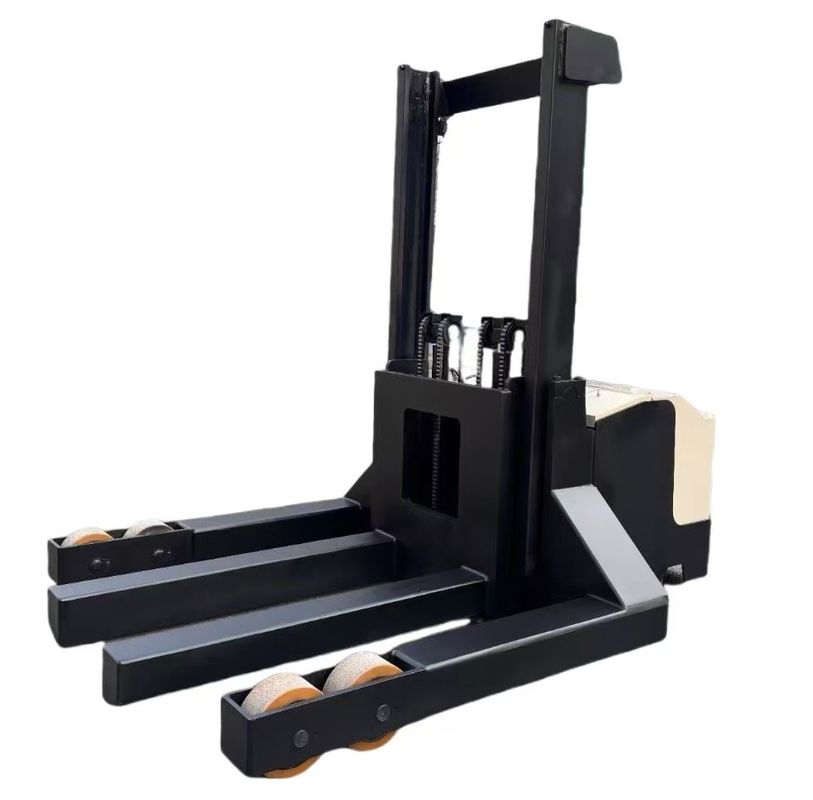

非標準フォークリフト スタッカー
定位負荷量: 5000kg
リフティング高度:1200mm
糸の長さ: 1550mm
弦の幅: 800mm
バッテリー容量: 48V300AH
カーティス制御システム
電子ステアリング 歩行スタイル
金属シートカバー
利点
安全性 安全
製品 パラメーター
| 型号 | モデル | CDD30D-17 | |
| 運転方式 | 電力の種類 | 酸電池 鉛酸電池 | |
| 運転方式 | 運転タイプ | 步行式ウォーキータイプ | |
| 額定載荷 | 定数負荷 | Q (kg) | 5000 |
| 起升高度 | 引き上げ高度 | h3 (mm) | 1200 |
| 総長 | 総長さ | L1 (mm) | 2067 |
| 総幅 | 総幅 | b1/b2 | 850/1360 |
| 貨叉サイズ | フォークの寸法 | s/e/l (mm) | 65/190/1150 |
| 貨叉外側距離 | フォークの外側幅 | b5 (mm) | 680 |
| 門架閉高度 | マストの閉ざされた高度 | h1 (mm) | 2090 |
| 起升時門架 最大高度 (含) 貨架 | マストの最大高さ (負荷背筋を含む) | h4 (mm) | 5100 |
| 貨架幅 | 負荷バックレストの幅 | b3 (mm) | 800 |
| 貨叉離地高度 (最低) | 地面からフォークの高さ (最小) | h6 (mm) | 86から88 |
| 整車離地間隙 | 車両の地面からの高度 (最小) | m ((mm) | 30 |
| 操縦手柄離地高度 | 操作ハンドルの高さ | h5 (mm) | 1270 |
| 蓄電池,電圧/定額容量 | バッテリー,電圧/容量 | V/Ah | 24/210 |
| 電池重量 | バッテリーの重量 | 体重 | 90 |
| 整車重量 (電池を含む) | 車両重量 (バッテリーを含む) | 体重 | 1370 |
| 駆動電機功率 (S2-60min) | 駆動エンジンのパワー (S2-60min) | kw | 1.5 (AC) |
| 起床電機功率 | リフティングモーター | kw | 2.2 |
| タイヤ | タイヤ | 聚氨酸 ポリウレタン | |
| 輪のサイズ,駆動輪 | タイヤの寸法,駆動車 | mm | φ250×80 |
| タイヤサイズ,承重輪 | タイヤの寸法,車輪 | mm | φ85×70 |
| 平衡輪サイズ | バランスホイルの寸法 | mm | φ130x55 |
| 车轮数量,前/後 ((x=駆動輪) | 前の/後ろの車輪数 (x=駆動車輪) | 4/1X-3 | |
| 輪距離,駆動側 | 車輪の軌跡,ドライブサイド | mm | 545 |
| 輪距離,承重側 | 車輪の軌跡,ベアサイド | mm | 490 |
| 軸距離 | 軸間距離 | y(mm) | 1421 |
| 载荷センター | 負荷センター | C (mm) | 600 |
| 前懸距離 | 前面の上垂 | x (mm) | 695 |
| 轉 半径 | 回転半径 | Wa (ミリ) | 1637 |
| 堆?? 通道幅 (托盘1000x1200) 1200跨貨叉 | スタッキングチャネル幅 (パレット1000x1200) 1200 フォークを横切る | アスト (mm) | 2511 |
| 堆?? 通道 幅 (托盘800x1200) 1200沿貨叉 | フォークに沿ってスタッキングチャネル幅 (パレット800x1200) 1200 | アスト (mm) | 2482 |
| 満載時橋負荷,駆動側/承重側 | 全負荷軸負荷,駆動側/ベア側 | 体重 | 1016/2354 年 |
| 空载時橋負荷,駆動側/承重側 | 無負荷軸負荷,駆動側/ベア側 | 体重 | 900/470 |
| 行驶速度,満/空载 | 運転速度,全負荷/無負荷 | km/h | 3.5/4 だった0 |
| 起升速度,满/空载 | リフティング速度,全負荷/無負荷 | mm/s | 80/125 |
| 下降速度,満/空载 | 下降速度,全負荷/無負荷 | mm/s | 160/105 |
| 最大爬坡能力,满/空载 (S2-5min) | 最大登り,全負荷/無負荷 (S2-5分) | % | 6/10 |
| 制動方式 | ブレーキタイプ | 電磁制動 電磁ブレーキ | |
| 转向方式 | ステアリングタイプ | 机械转向 機械方向 | |
| バッテリー交換方式 | バッテリー交換方法 | 吊取式 リフティングタイプ | |
|
注:1上記はCDD20D貨叉外側距離は680mm,载荷曲線上記はCDD20Dフォークの負荷曲線で,外側距離は680mm 2貨叉外側距離は560mm時,CDD20Dは起升高度H1600~2500mm時,不失負荷. フォークの外距離は560mm時,CDD20Dは起升高度H1600~2500mm時,標準負荷曲線ベースで150kgに相当する降荷時,負荷を失わない.持ち上げ高度が2500~5000mmになると荷物を 標準負荷曲線に基づいて 150 kg 減少する. |
|||
